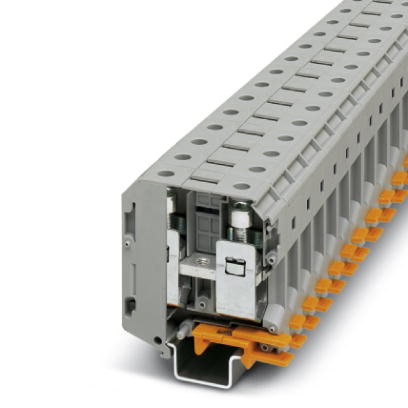

Проходные клеммы - UKH 70 - 3213140 Phoenix contact
PHOENIX CONTACT

Описание товара:

Проходные клеммы - UKH 70 - 3213140 Phoenix contact

Проходные клеммы, Тип подключения: Винтовые зажимы, Полюсов: 1, Сечение: 16 мм? - 95 мм?, AWG: 4 - 3/0, Ширина: 20,3 мм, Высота: 78,3 мм, Цвет: cерый, Тип монтажа: NS 35/15, NS 32
Характеристики:
Производитель
PHOENIX CONTACT
Наличие товара
Бренд
Страна производства
Минимальная норма отпуска
10.0000
Ед. изм.
штук
Артикул
phc-3213140

Описание товара

Проходные клеммы - UKH 70 - 3213140 Phoenix contact

Проходные клеммы, Тип подключения: Винтовые зажимы, Полюсов: 1, Сечение: 16 мм? - 95 мм?, AWG: 4 - 3/0, Ширина: 20,3 мм, Высота: 78,3 мм, Цвет: cерый, Тип монтажа: NS 35/15, NS 32

Характеристики товаров

  • Благодаря трехточечному центрированию провода в призматической втулке обеспечивается надежное подсоединение кабеля
  • Опробовано для железнодорожного транспорта
  • Уменьшение переходного сопротивления на контактных поверхностях путем рифления
  • Винтовое крепление в корпусе клеммы с помощью пружинного элемента

Общие сведения

Количество ярусов1
Количество точек подключения2
Цветcерый
Изоляционный материалPA
Класс воспламеняемости согласно UL 94V0
Область примененияЖелезнодорожная индустрия
Машиностроение
Производство комплектного оборудования
Размеры
Ширина20,3 мм
Длина70,5 мм
Высота78,3 мм
Высота NS 35/7,580 мм
Высота NS 35/1587,5 мм
Высота NS 3285,5 мм
Общие сведения
Максимальный ток нагрузки192 А (при сечении кабеля 70 мм?)
Расчетное импульсное напряжение8 кВ
Степень загрязнения3
Категория перенапряженияIII
Группа изоляционного материалаI
Подключение согласно стандартуМЭК 60947-7-1
Номинальный ток IN192 А
Номинальное напряжение UN1000 В
Открытая боковая стенкаnein
Полюсов1
Спецификация испытания защиты от прикосновенийDIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении рукамиобеспечивается
Безопасность при прикосновении пальцамиобеспечивается
Заданное значение испытательного импульсного напряжения9,8 кВ
Результат испытаний импульсным напряжениемИспытание проведено
Заданное значение испытательного переменного напряжения2,2 кВ
Результат испытания с изменением напряженияИспытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)Испытание проведено
Испытание на изгиб Скорость вращения10 об/мин.
Испытание на изгиб при вращении135
Испытание на изгиб Сечение провода/Масса25 мм?/4,5 кг
70 мм? /10,4 кг
95 мм? /14 кг
Результат испытания на изгибИспытание проведено
Испытание на растяжение, сечение провода25 мм?
Растягивающее усилие, заданное значение135 Н
Испытание на растяжение, сечение провода70 мм?
Растягивающее усилие, заданное значение285 Н
Испытание на растяжение, сечение провода95 мм?
Растягивающее усилие, заданное значение351 Н
Результат испытания на растяжениеИспытание проведено
Прочность насадки на крепежное основаниеNS 35/NS 32
Заданное значение10 Н
Результат испытаний глухой посадкиИспытание проведено
Требования, падение напряжения? 3,2 мВ
Результат проверки падения напряженияИспытание проведено
Испытание на нагреваниеИспытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода70 мм?
Кратковременный ток8,4 кA
Результат проверки стойкости к току КЗИспытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия30 c
Результат термических испытанийИспытание проведено
Спецификация испытания на колебания, широкополосные шумыDIN EN 50155 (VDE 0115-200):2008-03
Спектр испытанияИспытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытанияот f1 = 5 Гц до f2 = 150 Гц
ASD-уровень0,2 g2/Гц
Ускорение0,8 g
Продолжительность испытания на каждую ось5 ч
Направления испытанияX-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумыИспытание проведено
Спецификация испытания на ударопрочностьDIN EN 50155 (VDE 0115-200):2008-03
Форма удараПолусинусоида
Ускорение5 g
Продолжительность удара30 мс
Количество ударов в 1 направлении3
Направления испытанияX-, Y- и Z-ось
Результат испытания на ударопрочностьИспытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))130 °C
Характеристики клемм
УказаниеВнимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
Сечение жесткого проводника мин.16 мм?
Сечение жесткого проводника макс.95 мм?
Сечение провода AWG/kcmil, мин.4
Сечение провода AWG/kcmil, макс.3/0
Сечение гибкого проводника мин.25 мм?
Сечение гибкого проводника макс.70 мм?
Мин. сечение гибкого проводника AWG3
Сечение гибкого проводника AWG, макс.2/0
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.16 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.70 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.16 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.70 мм?
2 жестких провода одинакового сечения, мин.16 мм?
2 жестких провода одинакового сечения, макс.25 мм?
2 гибких провода одинакового сечения, мин.16 мм?
2 гибких провода одинакового сечения, макс.25 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.16 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.25 мм?
Тип подключенияВинтовые зажимы
Длина снятия изоляции24 мм
Калиберная пробкаA11
Резьба винтовM8
Мин. момент затяжки8 Нм
Момент затяжки, макс.10 Нм

Характеристики

Вес и габариты
Вес (грамм) 159.12
Прочие
Производитель PHOENIX CONTACT
Наличие товара Под заказ Другие товары
Бренд PHOENIX CONTACT
Страна производства Германия Другие товары
Минимальная норма отпуска 10.0000
Ед. изм. штук
Артикул phc-3213140
Артикул производителя 3213140
Модель UKH 70
EAN 4046356549202
