Артикул: phc-3046142

Описание товара:

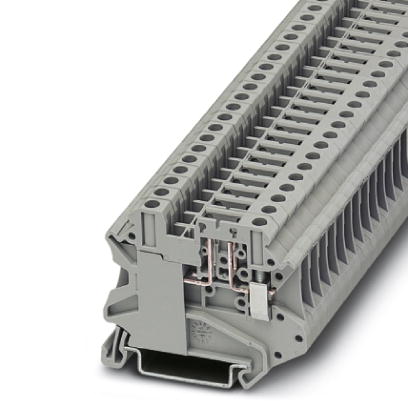

Клемма с размыкателем - UT 4-TG - 3046142 Phoenix contact

Клемма с размыкателем , Тип подключения: Винтовые зажимы, Сечение: 0,14 мм? - 6 мм?, AWG: 26 - 10, Номинальный ток: 20 А, Номинальное напряжение: 500 В, Длина: 57,8 мм, Ширина: 6,2 мм, Цвет: cерый, Монтаж: NS 35/7,5, NS 35/15

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Ожидается

В транзите

9550

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

phc-3046142

330 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Клемма с размыкателем - UT 4-TG - 3046142 Phoenix contact

Характеристики товаров

Опробовано для железнодорожного транспорта

Общие сведения

Указание	Ток и напряжение определяются типом вставляемого компонента.
Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования

Размеры

Ширина	6,2 мм
Длина	57,8 мм
Высота NS 35/7,5	47,5 мм
Высота NS 35/15	55 мм

Общие сведения

Максимальный ток нагрузки	20 А (Для кабеля сечением 6 мм?)
Расчетное импульсное напряжение	6 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	20 А
Номинальное напряжение U_N	500 В
Открытая боковая стенка	nein
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Заданное значение испытательного импульсного напряжения	7,3 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	1,89 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,14 мм?/0,2 кг
	4 мм?/0,9 кг
	6 мм?/1,4 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	0,14 мм?
Растягивающее усилие, заданное значение	10 Н
Испытание на растяжение, сечение провода	4 мм?
Растягивающее усилие, заданное значение	60 Н
Испытание на растяжение, сечение провода	6 мм?
Растягивающее усилие, заданное значение	80 Н
Результат испытания на растяжение	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	1 Н
Результат испытаний глухой посадки	Испытание проведено
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	2,5 мм?
Кратковременный ток	0,3 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	4 мм?
Кратковременный ток	0,48 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,2 g²/Гц
Ускорение	0,8 g
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5 g
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	120 °C

Характеристики клемм

Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	6 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	10
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	6 мм?
Мин. сечение гибкого проводника AWG	26
Сечение гибкого проводника AWG, макс.	10
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	4 мм?
2 жестких провода одинакового сечения, мин.	0,14 мм?
2 жестких провода одинакового сечения, макс.	1,5 мм?
2 гибких провода одинакового сечения, мин.	0,14 мм?
2 гибких провода одинакового сечения, макс.	1,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	2,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,14 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм?
Тип подключения	Винтовые зажимы
Длина снятия изоляции	9 мм
Калиберная пробка	A4
Резьба винтов	M3
Мин. момент затяжки	0,6 Нм
Момент затяжки, макс.	0,8 Нм

Характеристики

Вес и габариты
Вес (грамм)	12.89
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Ожидается	Другие товары
В транзите	9550
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	phc-3046142
Артикул производителя	3046142
Модель	UT 4-TG
EAN	4017918975579
