Артикул: 1024100000

Описание товара:

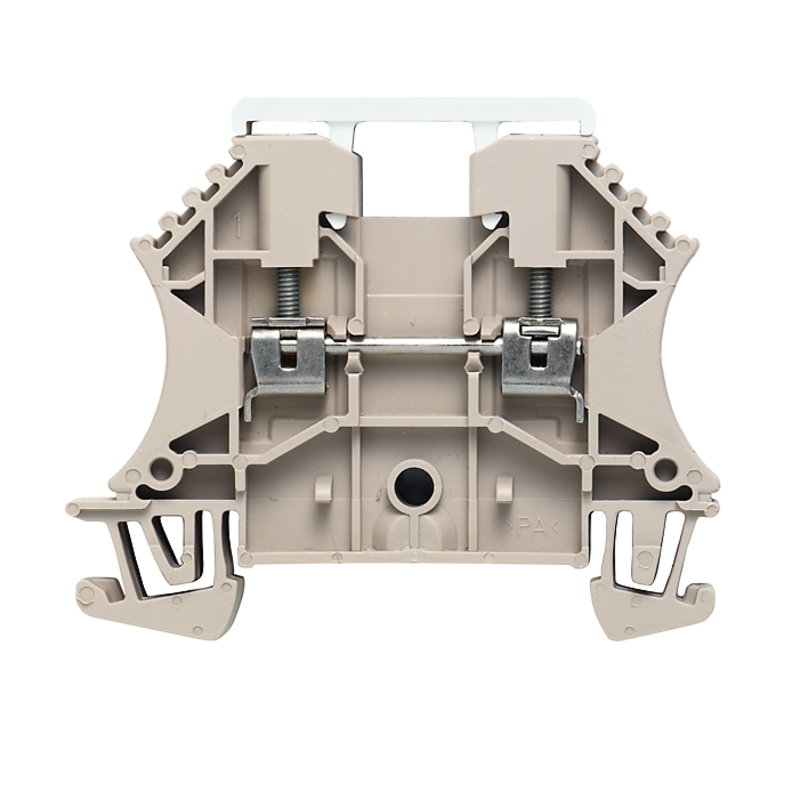

1024100000 WEIDMULLER WDU 2.5/TC TYP K W-серия, Проходная клемма, Термопара, Расчетное сечение: 2.5 mm2, Винтовое соединение

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

1024100000

Артикул производителя

1024100000

938.33 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходная клемма Weidmuller WDU 2.5/TC TYP K 1024100000

Icon Icon Icon

Общие данные заказа
Тип	WDU 2.5/TC TYP K
Номер для заказа	1024100000
Исполнение	W-серия, Проходная клемма, Термопара, Расчетное сечение: 2.5 mm2, Винтовое соединение
GTIN (EAN)	4008190140472
Норма упаковки (VPE)	50 Шт.

Размеры и массы
Ширина	10,2 мм
Ширина (в дюймах)	0,402 inch
Высота	60 мм
Высота (в дюймах)	2,362 inch
Глубина	50 мм
Глубина (дюймов)	1,969 inch
Глубина с DIN-рейкой	50,5 мм
Масса	16,88 g
Масса нетто	15,54 g

Температуры
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Номинальные характеристики IECEx/ATEX
Сертификат № (ATEX)	DEMKO14ATEX1338U
Сертификат № (IECEX)	IECEXULD14.0005U
Макс. напряжение (ATEX)	55 V
Ток (ATEX)	8 A
Поперечное сечение провода, макс. (ATEX)	2.5 mm2
Макс. напряжение (IECEX)	55 V
Ток (IECEX)	8 A
Поперечное сечение провода, макс. (IECEX)	2.5 mm2
Температурный диапазон вставки	Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия
Обозначение EN 60079-7	Ex e II
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Дополнительные технические данные
Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Параметры системы
Исполнение	Винтовое соединение, Термопара
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Монтажная рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Размеры
Смещение TS 35	32 мм

Расчетные данные
Расчетное сечение	2,5 mm2
Нормы	IEC 60584, IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 m?
Степень загрязнения	3

Характеристики материала
Материал	Материал Wemid
Цвет	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (расчетное соединение)
Величина момента затяжки для электрической отвертки, тип DMS	1
Вид соединения	Винтовое соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	2,5 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,13 mm2
Длина зачистки изоляции	10 мм
Зажимной винт	M 2,5
Кабельный наконечник для обжима двух проводов, макс.	1,5 mm2
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm2
Калибровая пробка согласно 60 947-1	A2
Количество соединений	2
Момент затяжки, макс.	0,6 Nm
Момент затяжки, мин.	0,4 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	2,5 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	2,5 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	1,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	2,5 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	CFAT_WDU 2.5_1.5_TC.pdf IECEXULD14.0005U_e.pdf DE_PT1005_20160418_783_ISSUE01.pdf ACF-ATEX_4786180920
Технические данные	EPLAN, WSCAD

Классификация
ETIM 4.0	EC000904
ETIM 5.0	EC000904
ETIM 6.0	EC000904
ETIM30	EC000904
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-31
eClass 6.2	27-14-11-90
eClass 7.1	27-14-11-90
eClass 8.1	27-14-11-42
eClass 9.0	27-14-11-42
eClass 9.1	27-14-11-42

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
