Артикул: phc-3073827

Описание товара:

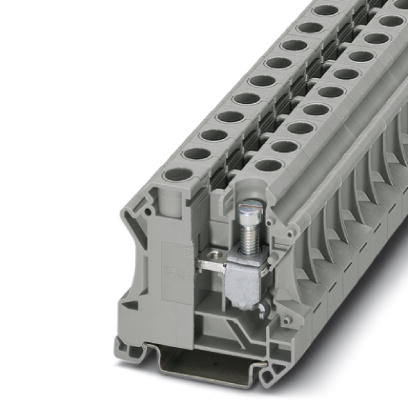

Монтажная клемма - UTI 16 - 3073827 Phoenix contact

Монтажная клемма, Специальное и комбинированное подключение, Сечение: 6 мм? - 25 мм?, AWG: 10 - 4, Ширина: 12,2 мм, Цвет: cерый, Тип монтажа: NS 35/7,5, NS 35/15

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

phc-3073827

Артикул производителя

3073827

290.95 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Монтажная клемма - UTI 16 - 3073827 Phoenix contact

Характеристики товаров

Данные установочные клеммы отличаются особенно низкой конструкцией и подходят для использования в плоских распределительных щитах
Ассиметричное расположение клемм на несущей рейке позволяет проводить нейтральную магистральную шину в обход них

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V2

Размеры

Ширина	12,2 мм
Длина	51 мм
Высота	49,90 мм
Высота NS 35/7,5	50,5 мм
Высота NS 35/15	58 мм

Общие сведения

Максимальный ток нагрузки	76 А (Для кабеля сечением 16 мм? Поперечное сечение)
Расчетное импульсное напряжение	6 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	76 А
Номинальное напряжение U_N	400 В
Открытая боковая стенка	nein
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Заданное значение испытательного импульсного напряжения	7,3 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	1,89 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	6 мм?/1,4 кг
	16 мм?/2,9 кг
	25 мм?/4,5 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	6 мм?
Растягивающее усилие, заданное значение	80 Н
Испытание на растяжение, сечение провода	16 мм?
Растягивающее усилие, заданное значение	100 Н
Испытание на растяжение, сечение провода	25 мм?
Растягивающее усилие, заданное значение	135 Н
Результат испытания на растяжение	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	5 Н
Результат испытаний глухой посадки	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	16 мм?
Кратковременный ток	1,92 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,2 g²/Гц
Ускорение	0,8 g
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5 g
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C

Характеристики клемм

Указание	Место крепления
Сечение жесткого проводника мин.	6 мм?
Сечение жесткого проводника макс.	25 мм?
Сечение провода AWG/kcmil, мин.	10
Сечение провода AWG/kcmil, макс.	4
Сечение гибкого проводника мин.	6 мм?
Сечение гибкого проводника макс.	16 мм?
Мин. сечение гибкого проводника AWG	10
Сечение гибкого проводника AWG, макс.	6
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	6 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	16 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	6 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	16 мм?
2 жестких провода одинакового сечения, мин.	2,5 мм?
2 жестких провода одинакового сечения, макс.	10 мм?
2 гибких провода одинакового сечения, мин.	2,5 мм?
2 гибких провода одинакового сечения, макс.	6 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	4 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	6 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	4 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	6 мм?
Тип подключения	Специальное и комбинированное подключение
Длина снятия изоляции	12 мм
Резьба винтов	M5
Мин. момент затяжки	2,5 Нм
Момент затяжки, макс.	3 Нм

Характеристики

Вес и габариты
Вес (грамм)	29.17
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	phc-3073827
Артикул производителя	3073827
EAN	4046356347242
Модель	UTI 16
