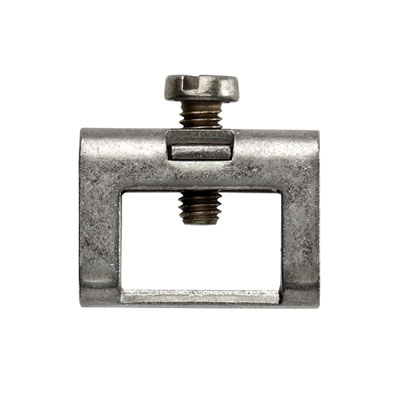

Винтовое соединение для шины Weidmuller ZB 4 0316500000

Отзывов: 0

Добавить отзыв

Артикул: 0316500000

Описание товара:

0316500000 WEIDMULLER ZB 4 Аксессуар, Винтовое соединение для шины, Расчетное сечение: Винтовое соединение, Проходной (втулка)

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Ожидается

В транзите

Бренд

Weidmuller

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

0316500000

68.71 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Винтовое соединение для шины Weidmuller ZB 4 0316500000

Icon Icon

Общие данные заказа
Тип	ZB 4
Номер для заказа	0316500000
Исполнение	Аксессуар, Винтовое соединение для шины, Расчетное сечение: Винтовое соединение, Проходной (втулка)
GTIN (EAN)	4008190061999
Норма упаковки (VPE)	50 Шт.

Размеры и массы
Ширина	5,3 мм
Ширина (в дюймах)	0,209 inch
Высота	15,5 мм
Высота (в дюймах)	0,61 inch
Глубина	16 мм
Глубина (дюймов)	0,63 inch
Масса нетто	3,001 g

Расчетные данные согласно CSA
Поперечное сечение провода, макс. (CSA)	10 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	12400-237

Расчетные данные согласно UL
Разм. провода Заводская электропроводка, макс. (UR)	12 AWG
Разм. провода Заводская электропроводка, мин. (UR)	20 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	20 AWG
Сертификат № (UR)	E60693

Номинальные характеристики IECEx/ATEX
Сертификат № (ATEX)	DEMKO03ATEX136028U
Сертификат № (IECEX)	IECEXULD13.0005U
Поперечное сечение провода, макс. (ATEX)	4 mm2
Поперечное сечение провода, макс. (IECEX)	4 mm2
Температурный диапазон вставки	Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D
Указание по технике безопасности	Инструкция по монтажу: Модули шин уравнивания потенциала подходят для применения в корпусах в атмосферах с горючими газами и горючей пылью. Для применения в зонах с горючими газами эти корпуса должны соответствовать требованиям EN60079-0 и EN60079-7. Для применения в зонах с горючей пылью эти корпуса должны соответствовать требованиям EN60079-0 и EN60079-31. В сочетании с другими сериями и типоразмерами клемм, а также при применении других аксессуаров необходимо выдерживать предписанные воздушные зазоры и пути утечки. В отношении применения аксессуаров необходимо соблюдать указания производителя. Установка ограничений: Модуль шины уравнивания потенциала рассматривается как единый компонент, с маркировкой Ex на держателе шины, тип SH и WEW .. При независимом использовании на вышеперечисленные компоненты этот сертификат не распространяется.

Дополнительные технические данные
Вид монтажа	привинченный
Указание по установке	Проходной (втулка)

Параметры системы
Исполнение	для шины 10 x 3 мм, Для последующего вкручивания

Размеры
Смещение TS 35	39 мм

Характеристики материала
Материал	Сталь
Цвет	серебряный

Зажимаемые провода (расчетное соединение)
Вид соединения	Винтовое соединение
Длина зачистки изоляции	16 мм
Зажимной винт	M 3
Момент затяжки, макс.	1 Nm
Момент затяжки, мин.	0,5 Nm
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	6 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	CFAT_ZB 4.pdf
Технические данные	EPLAN, WSCAD
Технические данные	41547_ZB_4_DXF.dxf

Классификация
ETIM 4.0	EC000001
ETIM 5.0	EC000001
ETIM 6.0	EC002848
ETIM30	EC000001
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-31
eClass 6.2	27-14-11-90
eClass 7.1	27-14-11-90
eClass 8.1	27-14-11-90
eClass 9.0	27-14-11-90
eClass 9.1	27-14-11-92

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Электромонтаж в зданиях
Для монтажа в зданиях мы предлагаем комплексную систему, основанную на медной рейке 10?3 и состоящую из идеально согласованных компонентов — от установочных, распределительных клеммных колодок и клеммных колодок для нулевого провода до полного набора принадлежностей, таких как шины и держатели шин.

Характеристики

Вес и габариты
Вес (грамм)	4
Прочие
Производитель	Weidmuller
Наличие товара	Ожидается	Другие товары
В транзите	31
Бренд	Weidmuller
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	0316500000
Артикул производителя	ZB 4
Страна производства	Германия	Другие товары
