Артикул: phc-3045583

Описание товара:

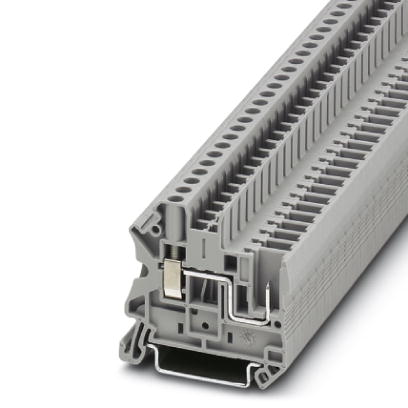

Проходные клеммы - UT 4/ 1P - 3045583 Phoenix contact

Проходные клеммы, Тип подключения: Винтовое / штекерное подключение, Сечение: 0,14 мм? - 6 мм?, AWG: 26 - 10, Ширина: 6,2 мм, Цвет: cерый, Тип монтажа: NS 35/7,5, NS 35/15

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

phc-3045583

Артикул производителя

3045583

134.20 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходные клеммы - UT 4/ 1P - 3045583 Phoenix contact

Характеристики товаров

Совместимость со стандартными клеммами серии UT
В ассортименте клеммы для вставки штекера с обеих сторон
Стандартная зона для установки штекеров с защитой от прикосновений

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0

Размеры

Ширина	6,2 мм
Длина	47,6 мм
Высота NS 35/7,5	47,5 мм
Высота NS 35/15	55 мм

Общие сведения

Максимальный ток нагрузки	32 А (Для кабеля сечением 6 мм?)
Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 61984
Номинальный ток I_N	32 А
Номинальное напряжение U_N	800 В
Открытая боковая стенка	ja
Циклы установки, механич.	100
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,14 мм?/0,3 кг
	4 мм?/0,9 кг
	6 мм?/1,4 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	0,14 мм?
Растягивающее усилие, заданное значение	10 Н
Испытание на растяжение, сечение провода	4 мм?
Растягивающее усилие, заданное значение	60 Н
Испытание на растяжение, сечение провода	6 мм?
Растягивающее усилие, заданное значение	80 Н
Результат испытания на растяжение	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	1 Н
Результат испытаний глухой посадки	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	4 мм?
Кратковременный ток	0,48 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	6 мм?
Кратковременный ток	0,72 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,2 g²/Гц
Ускорение	0,8 g
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5 g
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	120 °C

Характеристики клемм

Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	6 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	10
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	6 мм?
Мин. сечение гибкого проводника AWG	26
Сечение гибкого проводника AWG, макс.	10
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	4 мм?
2 жестких провода одинакового сечения, мин.	0,14 мм?
2 жестких провода одинакового сечения, макс.	1,5 мм?
2 гибких провода одинакового сечения, мин.	0,14 мм?
2 гибких провода одинакового сечения, макс.	1,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	2,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,14 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм?
Тип подключения	Винтовое / штекерное подключение
Длина снятия изоляции	9 мм
Калиберная пробка	A4
Резьба винтов	M3
Мин. момент затяжки	0,6 Нм
Момент затяжки, макс.	0,8 Нм

Характеристики

Вес и габариты
Вес (грамм)	9.29
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	phc-3045583
Артикул производителя	3045583
EAN	4046356083096
Модель	UT 4/ 1P
