Артикул: phc-3008067

Описание товара:

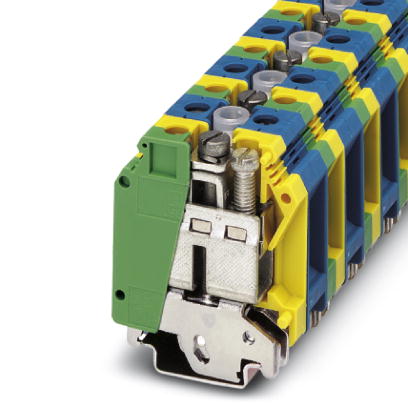

Клемма защитного провода - UK 35-1-PE/N - 3008067 Phoenix contact

Блок PE/N с винтовыми зажимами, состоит из одной клеммы защитного провода желто-зеленого цвета, одного синего присоединительного зажима с винтовой перемычкой, зажимного и замыкающего винтов M6 с моментом затяжки: 3,2 Нм - 3,7 Нм, винта крепления M5 с моментом затяжки: 2,5 Нм - 3,0 Нм

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

В транзите

0.0000

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

10.0000

Ед. изм.

штук

Артикул

phc-3008067

0 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Клемма защитного провода - UK 35-1-PE/N - 3008067 Phoenix contact

Общие сведения

Указание	Для подсоединения проводников 35 мм? / AWG 2 необходимо использовать медную монтажную рейку NS 32... или NS 35...! При монтаже в ряд с проходными клеммами аналогичной формы при напряжении изоляции > 630 В необходимо установить крышку
Количество ярусов	1
Количество точек подключения	4
Цвет	зеленый, желтый, синий
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0

Размеры

Ширина	30,1 мм
Длина	50 мм
Высота NS 35/7,5	62 мм
Высота NS 35/15	69,5 мм
Высота NS 32	67 мм

Общие сведения

Максимальный ток нагрузки	125 А (Для кабеля сечением 35 мм?)
Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1 / МЭК 60947-7-2
Номинальный ток I_N	125 А
Номинальное напряжение U_N	630 В (При подсоединении в ряд к блоку клемм аналогичной формы с напряжением > 630 В необходимо использовать разделительную шайбу.)
Открытая боковая стенка	nein
Заданное значение испытательного импульсного напряжения	9,8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	1,89 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,75 мм? / 0,4 кг
	35 мм?/6,8 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	0,75 мм?
Растягивающее усилие, заданное значение	30 Н
Испытание на растяжение, сечение провода	35 мм?
Растягивающее усилие, заданное значение	190 Н
Результат испытания на растяжение	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	10 Н
Результат испытаний глухой посадки	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	35 мм?
Кратковременный ток	4,2 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Статическое использование изоляционного материала на холоде	-60 °C

Характеристики клемм

Указание	Место крепления
Сечение жесткого проводника мин.	0,75 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение гибкого проводника мин.	0,75 мм?
Сечение гибкого проводника макс.	35 мм?
Сечение провода AWG/kcmil, мин.	18
Сечение провода AWG/kcmil, макс.	2
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,75 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	35 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,75 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	35 мм?
2 жестких провода одинакового сечения, мин.	0,75 мм?
2 жестких провода одинакового сечения, макс.	16 мм?
2 гибких провода одинакового сечения, мин.	0,75 мм?
2 гибких провода одинакового сечения, макс.	10 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,75 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	10 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,75 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	6 мм?
Тип подключения	Винтовые зажимы
Резьба винтов	M6
Мин. момент затяжки	3,2 Нм
Момент затяжки, макс.	3,7 Нм

Характеристики

Вес и габариты
Вес (грамм)	155.97
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
В транзите	0.0000
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	10.0000
Ед. изм.	штук
Артикул	phc-3008067
Артикул производителя	3008067
EAN	4017918091583
Модель	UK 35-1-PE/N
