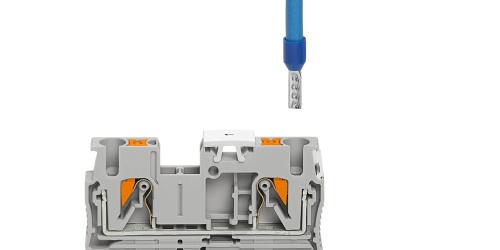

Клеммы проходные Phoenix contact PT 2,5-QUATTRO 3209578 фото 3

Клеммы проходные Phoenix contact PT 2,5-QUATTRO 3209578 фото 4

Клеммы проходные Phoenix contact PT 2,5-QUATTRO 3209578 фото 5

Клеммы проходные Phoenix contact PT 2,5-QUATTRO 3209578 фото 6

Клеммы проходные Phoenix contact PT 2,5-QUATTRO 3209578 фото 7

Клеммы проходные Phoenix contact PT 2,5-QUATTRO 3209578 фото 8

Отзывов: 0

Добавить отзыв

Артикул: phc-3209578

Описание товара:

Проходные клеммы - PT 2,5-QUATTRO - 3209578 Phoenix contact

Проходные клеммы, Тип подключения: Зажимы Push-in, Сечение: 0,14 мм2 - 4 мм2, AWG: 26 - 12, Ширина: 5,2 мм, Высота: 35,3 мм, Цвет: cерый, Тип монтажа: NS 35/7,5, NS 35/15

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

phc-3209578

Артикул производителя

3209578

86.96 руб. / шт

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходные клеммы Phoenix contact PT 2,5-QUATTRO 3209578

Проходные клеммы, Тип подключения: Зажимы Push-in, Сечение: 0,14 мм2 - 4 мм2, AWG: 26 - 12, Ширина: 5,2 мм, Высота: 35,3 мм, Цвет: серый, Тип монтажа: NS 35/7,5, NS 35/15

Характеристики товаров

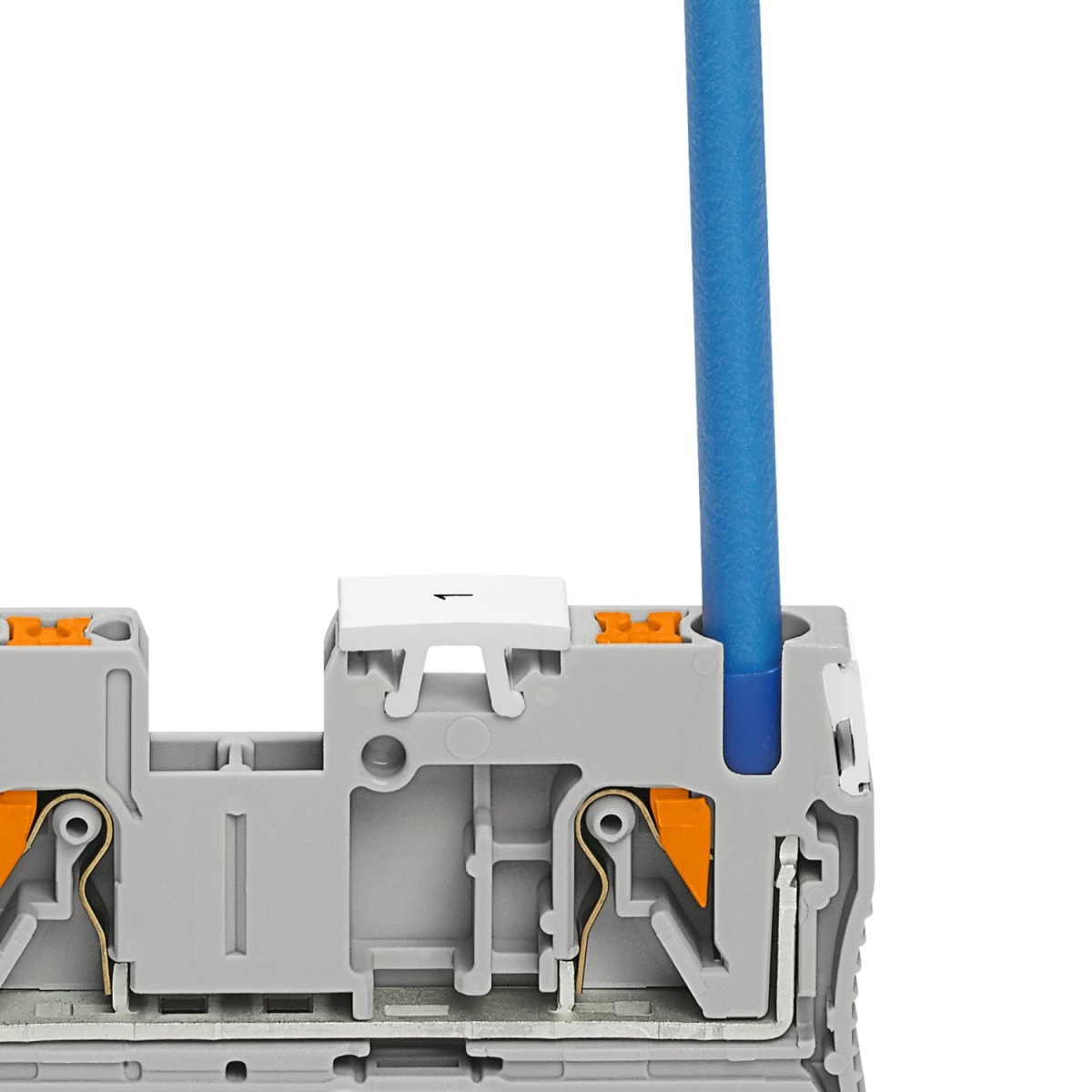

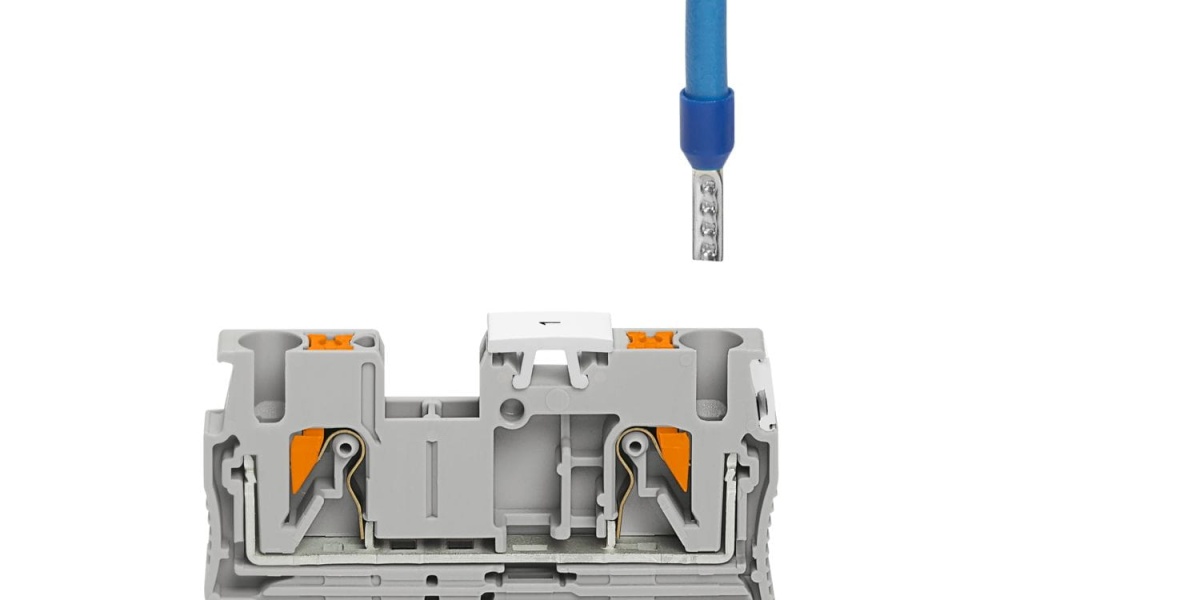

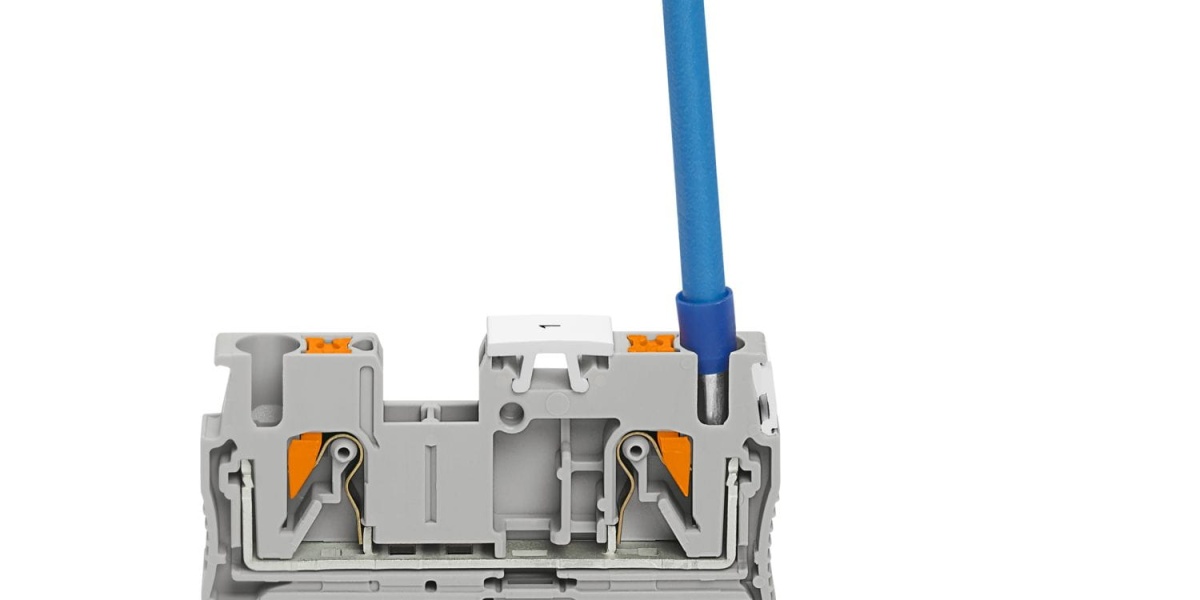

Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента
Компактная конструкция и фронтальные разъемы обеспечивают возможность подсоединения проводов в ограниченных монтажных условиях
Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы
Опробовано для железнодорожного транспорта

Общие сведения

Указание	Суммарный ток всех подключенных проводников не должен превышать макс. тока нагрузки.
Количество ярусов	1

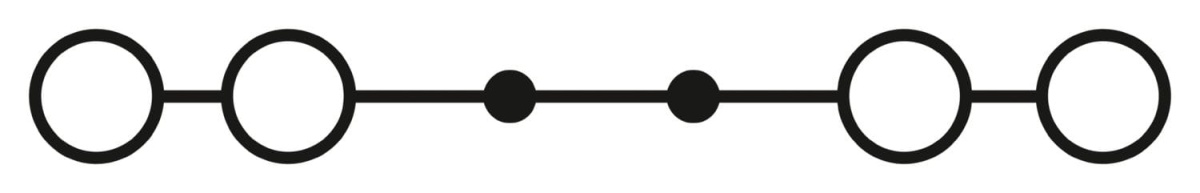

Количество точек подключения	4
Цвет	cерый (RAL 7042)
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
	Обрабатывающая промышленность

Размеры

Ширина	5,2 мм
Длина	72,2 мм
Высота	35,3 мм
Высота NS 35/7,5	36,8 мм
Высота NS 35/15	44,3 мм

Общие сведения

Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	24 А (для кабеля сечением 4 мм? Поперечное сечение)
Номинальное напряжение U_N	800 В
Открытая боковая стенка	ja
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Заданное значение испытательного импульсного напряжения	9,8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	2 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,14 мм2/0,2 кг
	2,5 мм2/0,7 кг
	4 мм2/0,9 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	0,14 мм2
Растягивающее усилие, заданное значение	10 Н
Испытание на растяжение, сечение провода	2,5 мм2
Растягивающее усилие, заданное значение	50 Н
Испытание на растяжение, сечение провода	4 мм2
Растягивающее усилие, заданное значение	60 Н
Результат испытания на растяжение	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	1 Н
Результат испытаний глухой посадки	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	2,5 мм2
Кратковременный ток	0,3 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	4 мм2
Кратковременный ток	0,48 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Испытание на старение безвинтовых клемм Температурные циклы	192
Результат испытаний на старение	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	1,857 (м/с²)²/Гц
Ускорение	0,8 g
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5 g
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Статическое использование изоляционного материала на холоде	-60 °C

Характеристики клемм

Сечение жесткого проводника мин.	0,14 мм2
Сечение жесткого проводника макс.	4 мм2
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	12
Сечение гибкого проводника мин.	0,14 мм2
Сечение гибкого проводника макс.	2,5 мм2
Мин. сечение гибкого проводника AWG	26
Сечение гибкого проводника AWG, макс.	14
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм2
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм2
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм2
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм2
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	0,5 мм2
Тип подключения	Зажимы Push-in
Длина зачищаемой части, мин.	8 мм
Длина зачищаемой части, макс.	10 мм
Калиберная пробка	A3

Характеристики

Вес и габариты
Вес (грамм)	10.6
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	phc-3209578
Артикул производителя	3209578
EAN	4046356329859
Модель	PT 2,5-QUATTRO
Страна производства	Германия	Другие товары
Тип подключения	Зажимы Push-in	Другие товары
Цвет	серый	Другие товары
