Артикул: 1992260000

Описание товара:

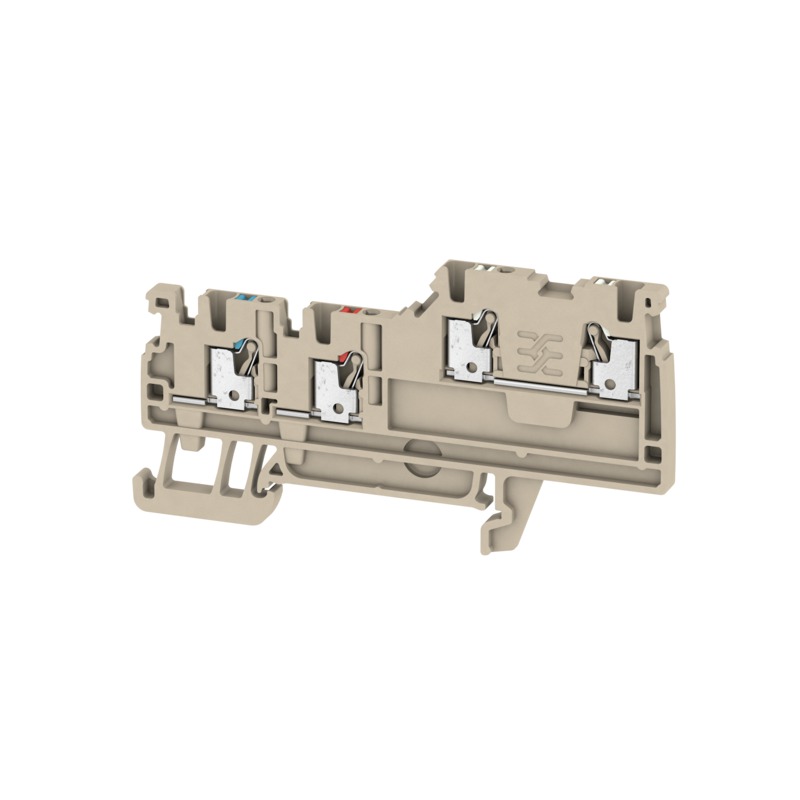

1992260000 WEIDMULLER AIO21 1.5 SI Клемма пускового устройства, исполнительного устройства, PUSH IN, 1.5 mm2, 250 V, 13.5 A, Темно-бежевый

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Страна производства

Германия

Минимальная норма отпуска

100.0000

Ед. изм.

штук

Артикул

1992260000

313.99 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Клемма пускового устройства Weidmuller AIO21 1.5 SI 1992260000

Icon Icon

Общие данные заказа
Тип	AIO21 1.5 SI
Номер для заказа	1992260000
Исполнение	Клемма пускового устройства, исполнительного устройства, PUSH IN, 1.5 mm2, 250 V, 13.5 A, Темно-бежевый
GTIN (EAN)	4050118377446
Норма упаковки (VPE)	100 Шт.

Размеры и массы
Ширина	3,5 мм
Ширина (в дюймах)	0,138 inch
Высота	80 мм
Высота (в дюймах)	3,15 inch
Глубина	42 мм
Глубина (дюймов)	1,654 inch
Глубина с DIN-рейкой	43 мм
Масса нетто	6,54 g

Температуры
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Расчетные данные согласно UL
Напряжение, класс D (cURus)	150 V
Разм. провода Заводская электропроводка, макс. (cURus)	14 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	14 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	26 AWG
Сертификат № (cURus)	E60693
Ток, класс D (cURus)	13 A

Дополнительные технические данные
Вид крепления	зафиксированный
Вид монтажа	TS 35
Открытые страницы	справа
Указание по установке	Монтажная рейка

Параметры системы
Требуется концевая пластина	Да
Количество независимых точек подключения	3
Количество уровней	2
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Монтажная рейка	TS 35
Функция N	Да
Функция PE	Нет
Функция PEN	Нет

Расчетные данные
Расчетное сечение	1,5 mm2
Номинальное напряжение	250 V
Номинальный ток	13,5 A
Ток при макс. проводнике	13,5 A
Нормы	По стандарту IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	3,66 m?
Номинальное импульсное напряжение	4 кВ
Категория перенапряжения	III
Степень загрязнения	3

Расчетные данные PE
Функция PEN	Нет

Характеристики материала
Материал	Материал Wemid
Цвет	Темно-бежевый
Цвет элементов управления	синий, красный, белый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (расчетное соединение)
Вид соединения	PUSH IN
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	1,5 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,14 mm2
Длина зачистки изоляции	8 мм
Калибровая пробка согласно 60 947-1	A1
Количество соединений	4
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Поперечное сечение подключаемого провода AWG, мин.	AWG 14
Размер лезвия	0,4 x 2,0 мм
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	1 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	1,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	1,5 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	1,5 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	1,5 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Информация о продукции
Сведения об изделии	Для кабельных наконечников H1/10 и H1.5/10 должна применяться длина зачистки 10 мм.
Текст указания - технические данные	Проводится сертификация
Текст указания - аксессуары	Все варианты MultiMark (MM) = маркировочные элементы в виде полосок

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	DE_PT0204_20160620_034_ISSUE01.pdf
Технические данные	EPLAN, WSCAD, Zuken E3.S

Классификация
ETIM 6.0	EC000900
eClass 6.2	27-14-11-28
eClass 9.1	27-14-11-28

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Схема сигнальных линий
Специальная разработка и чрезвычайная компактность: с помощью наших клеммных колодок AIO для пускателей / исполнительных устройств вы можете рассчитывать на решение для схемы сигнальных линий, оптимизированное для вашей системы. Кроме того, мы предлагаем и другие клеммные колодки для схемы сигнальных линий с применением технологии пружинного и винтового соединения.

Характеристики

Вес и габариты
Вес (грамм)	7
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Страна производства	Германия	Другие товары
Минимальная норма отпуска	100.0000
Ед. изм.	штук
Артикул	1992260000
Артикул производителя	1992260000
Модель	AIO21 1.5 SI
