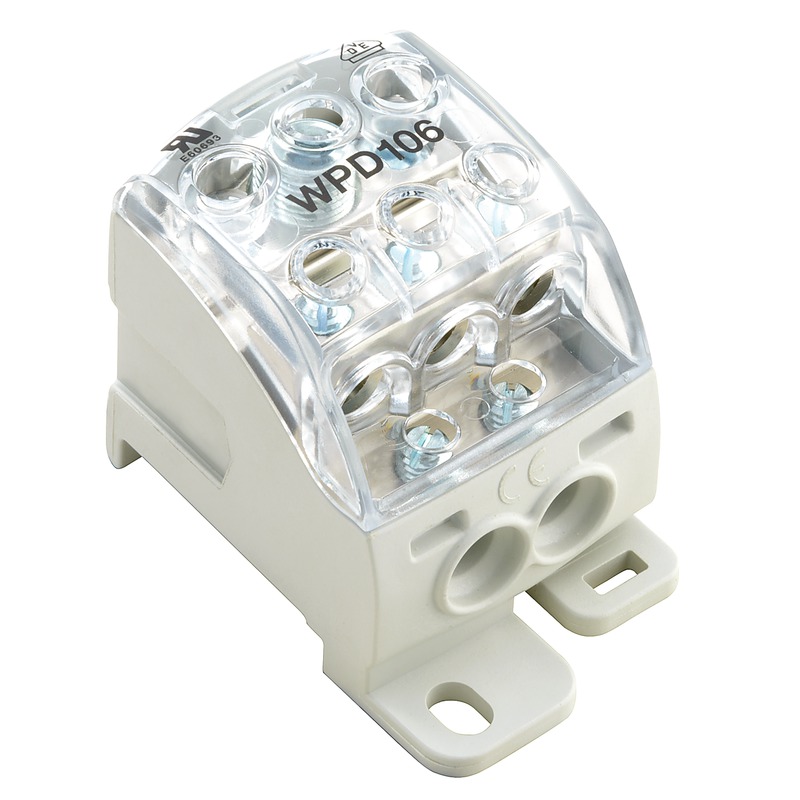

Распределительный блок Weidmuller WPD 106 1X70/2X25+3X16 GY 1562210000

Отзывов: 0

Добавить отзыв

Артикул: 1562210000

Описание товара:

1562210000 WEIDMULLER WPD 106 1X70/2X25+3X16 GY W-серия, Распределительный блок, Расчетное сечение: Винтовое соединение, Клеммная рейка / монтажная плата

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Минимальная норма отпуска

1.0000

Ед. изм.

штук

Артикул

1562210000

Артикул производителя

1562210000

5 102.82 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Распределительный блок Weidmuller WPD 106 1X70/2X25+3X16 GY 1562210000

Icon Icon Icon

Общие данные заказа
Тип	WPD 106 1X70/2X25+3X16 GY
Номер для заказа	1562210000
Исполнение	W-серия, Распределительный блок, Расчетное сечение: Винтовое соединение, Клеммная рейка / монтажная плата
GTIN (EAN)	4050118385281
Норма упаковки (VPE)	1 Шт.

Размеры и массы
Ширина	41 мм
Ширина (в дюймах)	1,614 inch
Высота	74,5 мм
Высота (в дюймах)	2,933 inch
Глубина	50,4 мм
Глубина (дюймов)	1,984 inch
Масса нетто	200 g

Температуры
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	130 °C

Расчетные данные согласно UL
Напряжение, класс B (UR)	600 V
Напряжение, класс C (UR)	600 V
Напряжение, разм. B	150 A
Поперечное сечение провода, мин. (UR)	10 AWG
Сертификат № (UR)	E60693
Ток, разм. С	150 A

Дополнительные технические данные
Вид монтажа	зафиксированный
Открытые страницы	закрытый
Указание по установке	Клеммная рейка / монтажная плата

Параметры системы
Исполнение	Винтовое соединение
Требуется концевая пластина	Нет
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Да
Соединение PE	Нет
Монтажная рейка	TS 35
Функция N	Да
Функция PE	Нет
Функция PEN	Нет

Расчетные данные
Номинальное напряжение перем. тока	1 000 V AC
Номинальное напряжение пост. тока	1 000 V DC
Номинальный ток	192 A
Ток при макс. проводнике	160 A
Нормы	IEC 60947-7-1, UL 1059

Характеристики материала
Материал	Материал Wemid
Цвет	Светло-серый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (расчетное соединение)
Вид соединения	Винтовое соединение
Направление соединения	боковая

Информация о продукции
Сведения об изделии	Блок распределения питания (шина) также применим для распределения нулевого провода и функционального заземления.

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	DE_PT1001_20160419_006_ISSUE01.pdf
Технические данные	EPLAN, WSCAD
Технические данные	STEP

Классификация
ETIM 5.0	EC001329
ETIM 6.0	EC000897
eClass 6.2	27-14-11-20
eClass 7.1	27-14-11-20
eClass 8.1	27-14-11-20
eClass 9.1	27-14-11-20

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Подача питания
Наш широкий диапазон клеммных колодок серии W с клеммами WPD для ответвлений главной линии, которые оптимизированы для повышения удобства и экономии места, обеспечивает создание безопасного и удобного соединения для подачи питания.

Характеристики

Вес и габариты
Вес (грамм)	200
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Минимальная норма отпуска	1.0000
Ед. изм.	штук
Артикул	1562210000
Артикул производителя	1562210000
Модель	WPD 106 1X70/2X25+3X16 GY
Страна производства	Германия	Другие товары
