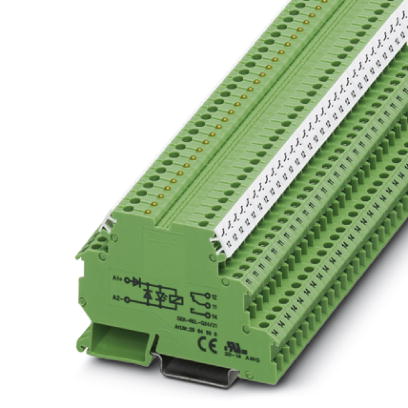

2964500 DEK-REL-G24/21 PHOENIX CONTACT Клеммный модуль с реле

Отзывов: 0

Добавить отзыв

Артикул: phc-2964500

Описание товара:

Клеммный модуль с реле, со впаянными мощным миниатюрными реле, материл контактов AgSnO: для коммутации различных нагрузок (от средних до больших), 1 переключающий контакт, входное напряжение 24 В постоян. тока, монтируются на NS 35/7.5, ширина клеммного модуля 6,2 мм

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

1.0000

Ед. изм.

штук

Артикул

phc-2964500

Артикул производителя

2964500

5 438.86 руб. / шт

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Релейный модуль - DEK-REL-G24/21 - 2964500 Phoenix contact

Характеристики товаров

Минимальные затраты на разводку благодаря применению гребенчатых мостиков EB-DIK
Ширина всего 6,2 мм
Не содержащие кадмия контакты реле
Низкие складские затраты, поскольку возможно подключение переключающего, замыкающего или размыкающего контактов
Высокая коммутационная способность – 250 В переменного тока / 6 А
Безопасное разделение согласно DIN EN 50178 (VDE 0160)
Корпуса реле со степенью защиты IP67
Световой индикатор для отображения состояний коммутации
Гальваническая развязка между входной и выходной цепями 4 кВ

Указание:

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	80 мм
Глубина	56 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Активная часть

Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,1
Номинальный входной ток при U_IN	9 мА
Время срабатывания, типовое	8 мс
Время возврата, типовое	5 мс
Индикация рабочего напряжения	LED желт.
Защитная схема	Защита от переполюсовки Диод защиты от переполюсовки
	Защитный диод Защитный диод

Контактная часть

Исполнение контакта	Одиночный, 1 переключающий
Материал контакта	AgSnO
Максимальное напряжение переключения	250 В AC/DC
Минимальное напряжение переключения	12 В AC/DC
Максимальный пусковой ток	6 А
Минимальный коммутационный ток	10 мА
Макс. ток продолжительной нагрузки	6 А
Мощность отключения (активная нагрузка), максимальная	140 Вт (при 24 В DC)
	20 Вт (При 48 В постоян. тока)
	18 Вт (При 60 В постоян. тока)
	23 Вт (При 110 В постоян. тока)
	40 Вт (При 220 В постоян. тока)
	1500 ВА (При 250 В AC)

Общие сведения

Испытательное напряжение, обмотка реле / релейный контакт	4 кВ AC (50 Гц, 1 мин)
Режим работы	100 % ED
Долговечность механическая	прибл. 10⁷ коммутационных циклов
Стандарты / нормативные документы	МЭК 60664
	EN 50178
	МЭК 62103
Расчетное импульсное напряжение / изоляция	6 кВ (Безопасное разделение: управляющие цепи / контакты)
Расчетное напряжение изоляции	250 В
Степень загрязнения	2
Категория перенапряжения	III
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков

Характеристики клемм

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм2
Сечение жесткого проводника макс.	2,5 мм2
Сечение гибкого проводника мин.	0,2 мм2
Сечение гибкого проводника макс.	2,5 мм2
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Длина снятия изоляции	8 мм
Резьба винтов	M3

Характеристики

Вес и габариты
Вес (грамм)	26.41
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	1.0000
Ед. изм.	штук
Артикул	phc-2964500
Артикул производителя	2964500
EAN	4017918117733
Входное напряжение	24 В DC	Другие товары
Модель	DEK-REL-G24/21
Страна производства	Германия	Другие товары
Тип подключения	Винтовые зажимы	Другие товары
