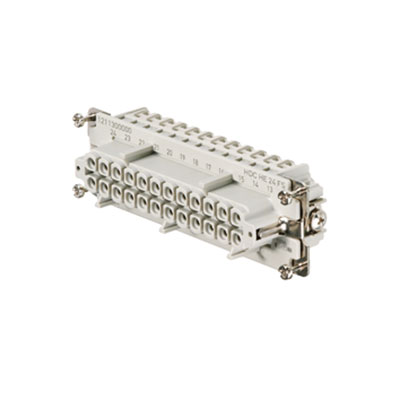

1211300000 WEIDMULLER Разъем силовой под винт 24-х полюсный , 16А, розетка
Weidmuller
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: 1211300000

Описание товара:

1211300000 WEIDMULLER Разъем силовой под винт 24-х полюсный , 16А, розетка
Характеристики:
Все характеристики
Производитель
Weidmuller
Наличие товара
Под заказ
Бренд
Weidmuller
Минимальная норма отпуска
1.0000
Ед. изм.
штук
Артикул
1211300000
Артикул производителя
1211300000

Описание товара

1211300000 Weidmuller HDC HE 24 FS

IconIconIcon

Общие данные заказа
ТипHDC HE 24 FS
Номер для заказа1211300000
ИсполнениеHDC - вставка, Гнездо, 500 V, 16 A, Количество полюсов: 24, Винтовое соединение, Типоразмер: 8
GTIN (EAN)4008190067298
Норма упаковки (VPE)1 штук
Размеры и массы
Длина111 mm
Ширина34 mm
Высота35,2 mm
Масса нетто138 g
Классификация
ETIM30EC001121
UNSPSC30-21-18-01
eClass 5.127-14-34-19
eClass 6.227-26-12-04
eClass 7.127-44-02-05
Сертификаты
СертификатыCSAEXIKONFGERMLLOYDGOSTME25
ROHSСоответствовать
Примечание относительно изделия
Текст указания - технические данныеРасчетное напряжение 630 В/8 кВ согласно степени загрязнения 2
Текст указания - аксессуарыАксессуары, см. главу J. Инструменты, см. главу K
Габаритные размеры
Высота розетки35,2 mm
Длина цоколя111 mm
Общие данные
Типоразмер8
СерияHE
Расчетное напряжение (DIN EN 61984)500 V
Расчетное напряжение по UL/CSA600 В пост./перем. тока
Номинальное импульсное выдерживаемое напряжение (DIN EN 61984)6 kV
Расчетный ток (DIN EN 61984)16 A
Класс пожаростойкости UL 94V-0
Группа изоляционного материалаIIIa
Сопротивление изоляции1010 Ом
Изоляционный материалПоликарбонат (PC), армированный стекловолокном (включен в реестр UL и сертифицирован для применения на железной дороге)
Поперечное сечение соединяемого провода2,5 mm2
Количество полюсов24
Циклы коммутации Ag? 500
Температурный диапазон, мин.-40 °C
Температурный диапазон, макс..125 °C
Степень загрязнения3
ТипГнездо
Данные соединения PE
Длина снятия изоляции Соединение PE10 mm
Сечение подключаемого провода, гибкого, мин.0,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.4 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.0,5 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.4 mm2
Поперечное сечение подключаемого провода AWG, мин.AWG 20
Поперечное сечение подключаемого провода AWG, макс.AWG 14
Сечение подключаемого провода, одножильного, мин.0,5 mm2
Сечение подключаемого проводника, однопроволочного, макс.4 mm2
Вид соединения защитного провода PEВинтовое соединение
Момент затяжки, мин., соединение PE1,2 Nm
Момент затяжки, макс., соединение PE1,5 Nm
Расчетное сечение4 mm2
Крепежный винтM 4
Размер лезвия для винтов с крестообразным шлицемРазмер PH1
Размер лезвия, шлиц (соединение PE)SD 0,8 x 4,0
Расчетные данные
Номинальное импульсное выдерживаемое напряжение (DIN EN 61984)6 kV
Расчетное напряжение (DIN EN 61984)500 V
Расчетное напряжение по UL/CSA600 В пост./перем. тока
Расчетный ток (DIN EN 61984)16 A
Исполнение
Поперечное сечение подключаемого провода AWG, мин.AWG 20
Поперечное сечение подключаемого провода AWG, макс.AWG 14
Длина снятия изоляции Измерительное соединение9 mm
Вид соединенияВинтовое соединение
Момент затяжки, мин., главный контакт0,5 Nm
Момент затяжки, макс., главный контакт0,55 Nm
Типоразмер8
Объемное сопротивление? 2 мкОм
Зажимной винтM 3
Размер лезвияРазмер PZ0
Размер лезвия, шлиц (винтовое соединение)SD 0,6 x 3,5
ПоверхностьСеребро пассивированное
МатериалСплав медный
Загрузка
PDF1211300000_HDC_HE_24_FS_STP_Blatt__1.pdf
IGES1211300000_HDC_HE_24_FS_STP.igs
VRML1211300000_HDC_HE_24_FS_STP.wrl

Характеристики

Вес и габариты
Вес (грамм) 138
Прочие
Производитель Weidmuller
Наличие товара Под заказ Другие товары
Бренд Weidmuller
Минимальная норма отпуска 1.0000
Ед. изм. штук
Артикул 1211300000
Артикул производителя 1211300000
Модель HDC HE 24 FS
Страна производства Германия Другие товары
