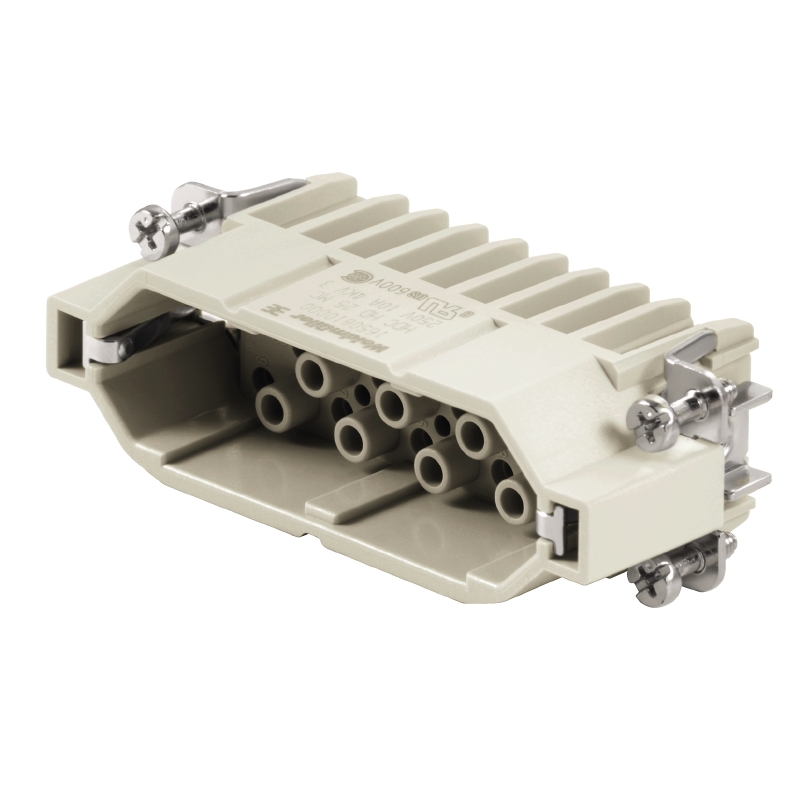

1650810000 WEIDMULLER Вставка для штыревых контактов HDC-HD-25SCM 25-полюсная

Отзывов: 0

Добавить отзыв

Артикул: 1650810000

Описание товара:

1650810000 WEIDMULLER Вставка для штыревых контактов HDC-HD-25SCM 25-полюсная

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Минимальная норма отпуска

1.0000

Ед. изм.

штук

Артикул

1650810000

Артикул производителя

1650810000

1 120.84 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

1650810000 Weidmuller HDC HD 25 MC

Общие данные заказа
Тип	HDC HD 25 MC
Номер для заказа	1650810000
Исполнение	HDC - вставка, Штифт, 250 V, 10 A, Количество полюсов: 25, Обжимное соединение, Типоразмер: 5
GTIN (EAN)	4008190299439
Норма упаковки (VPE)	1 штук

Размеры и массы
Длина	73 mm
Ширина	23 mm
Высота	35 mm
Масса нетто	41 g

Классификация
ETIM30	EC001121
UNSPSC	30-21-18-01
eClass 5.1	27-14-34-19
eClass 6.2	27-26-12-04
eClass 7.1	27-44-02-05

Сертификаты
Сертификаты
ROHS	Соответствовать

Примечание относительно изделия
Текст указания - данные заказа	Для типоразмера 7 (50 полюсов) рекомендуется использовать две такие вставки. Рекомендуется применение направляющих штифтов и гнезд.
Текст указания - аксессуары	Аксессуары, см. главу J. Инструменты, см. главу K

Габаритные размеры
Высота вилки	35 mm
Длина цоколя	73 mm

Общие данные
Типоразмер	5
Серия	HD
Расчетное напряжение (DIN EN 61984)	250 V
Расчетное напряжение по UL/CSA	600 В пост./перем. тока
Номинальное импульсное выдерживаемое напряжение (DIN EN 61984)	4 kV
Расчетный ток (DIN EN 61984)	10 A
Класс пожаростойкости UL 94	V-0
Группа изоляционного материала	IIIa
Сопротивление изоляции	10¹⁰ Ом
Изоляционный материал	Поликарбонат (PC), армированный стекловолокном (включен в реестр UL и сертифицирован для применения на железной дороге)
Поперечное сечение соединяемого провода	2,5 mm2
Количество полюсов	25
Циклы коммутации Ag	? 500
Циклы коммутации Au	? 500
Степень загрязнения	3
Тип	Штифт

Данные соединения PE
Длина снятия изоляции Соединение PE	10 mm
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	2,5 mm2
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Сечение подключаемого провода, одножильного, мин.	0,5 mm2
Сечение подключаемого проводника, однопроволочного, макс.	2,5 mm2
Вид соединения защитного провода PE	Винтовое соединение
Момент затяжки, мин., соединение PE	1,2 Nm
Момент затяжки, макс., соединение PE	1,5 Nm
Расчетное сечение	2,5 mm2
Крепежный винт	M 4
Размер лезвия для винтов с крестообразным шлицем	Размер PZ1
Размер лезвия, шлиц (соединение PE)	SD 0,6 x 3,5, SD 0,8 x 4,0

Расчетные данные
Номинальное импульсное выдерживаемое напряжение (DIN EN 61984)	4 kV
Расчетное напряжение (DIN EN 61984)	250 V
Расчетное напряжение по UL/CSA	600 В пост./перем. тока
Расчетный ток (DIN EN 61984)	10 A

Исполнение
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Длина снятия изоляции Измерительное соединение	8 mm
Вид соединения	Обжимное соединение
Типоразмер	5
Объемное сопротивление	? 4мОм
Поверхность	Серебро пассивированное, Золото
Материал	Сплав медный

Характеристики

Вес и габариты
Вес (грамм)	35
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Минимальная норма отпуска	1.0000
Ед. изм.	штук
Артикул	1650810000
Артикул производителя	1650810000
Модель	HDC HD 25 MC
Страна производства	Германия	Другие товары
