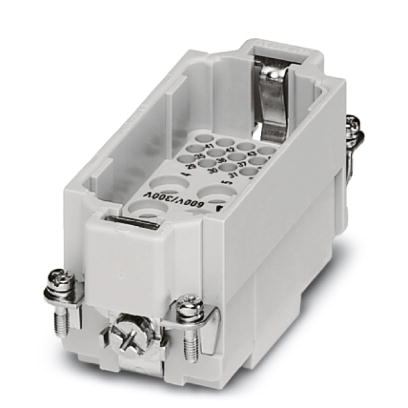

Модуль для контактов - HC-K 6/36-ESTC

Указание	Для корпусов HEAVYCON-ADVANCE и HEAVYCON типа B16/B32, силовые контакты: CK 4,0-ED, контакты цепи управления: CK 1,6-ED (обжимные контакты не входят в комплект поставки)
Способ подключения	Обжим (Контакты цепи питания)
	Обжим (Контакты цепи управления)
Степень загрязнения	3
Категория перенапряжения	III
Полюсов	6+36+PE
Количество, силовые контакты	6
Количество, контакты цепи управления	36
Циклы установки	? 500
Исполнение	B16
Сечение	1,5 мм? ... 6 мм? (Контакты цепи питания)
	0,14 мм? ... 2,5 мм? (Контакты цепи управления)
Сечение AWG	16 ... 10 (Контакты цепи питания)
	26 ... 14 (Контакты цепи управления)
Длина зачищенной части одной жилы	9 мм (Контакты цепи питания, при сечении 1,5 мм? ... 2,5 мм?)
	8 мм (Контакты цепи управления, сечение 0,14 мм? ... 1,5 мм?)
	9,5 мм (Контакты цепи питания, при сечении 4 мм? ... 6 мм?)
	6 мм (Контакты цепи управления, при сечении 2,5 мм?)
Диаметр проводника вкл. изоляцию	5 мм

Класс воспламеняемости согласно UL 94	V0
Материал, контакт	Сплав меди
Материал, контактная поверхность, силовой контакт	серебро
Материал, контактная поверхность, управляющий контакт	серебро (или золото)
Материал, держатель контакта	PC

Расчетное напряжение (III/3)	690 В (Контакты цепи питания)
	160 В (Контакты цепи управления)
Расчетное импульсное напряжение	8 кВ (Контакты цепи питания)
	2,5 кВ (Контакты цепи управления)
Расчетный ток	40 А (Контакты цепи питания)
	10 А (Контакты цепи управления)

Модуль для контактов - HC-K 6/36-ESTC - 1636376 Phoenix contact
