Модуль для контактов - HC-M-HS 200/40-MOD-BU

Отзывов: 0

Добавить отзыв

Артикул: phc-1637171

Описание товара:

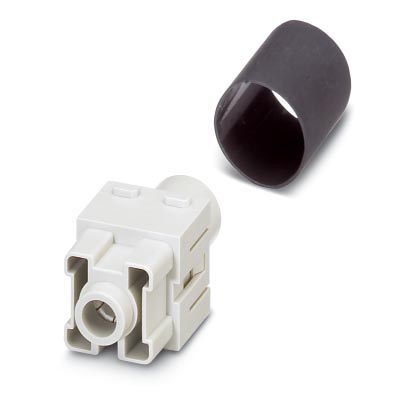

Модуль для контактов - HC-M-HS 200/40-MOD-BU - 1637171 Phoenix contact

Модуль HEAVYCON для установки гнездовых контактов, 1-полюсный, с аксиальными резьбовыми зажимами, 200 А, 25-40 мм?

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

В транзите

0.0000

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

1.0000

Ед. изм.

штук

Артикул

phc-1637171

2 923.57 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Модуль для контактов - HC-M-HS 200/40-MOD-BU - 1637171 Phoenix contact

Модуль HEAVYCON для установки гнездовых контактов, 1-полюсный, с аксиальными резьбовыми зажимами, 200 А, 25-40 мм?

Электрические характеристики

Указание	для корпусов HC-B6 - B48 (мин. высота корпуса 72 мм), для корпусов HC-ADVANCE-B6 - B24, необходима стопорная рама с шарниром HC-M-MHR..., аксиальное подключение для 5-мм торцового шестигранного ключа
Расчетное напряжение (III/3)	1000 В
Расчетный ток	200 А
Расчетное импульсное напряжение	8 кВ
Полюсов	1

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C

Механические характеристики

Сечение	25 мм? ... 40 мм?
Сечение AWG	3 ... 2
Длина зачищенной части одной жилы	16 мм
Момент затяжки	8 Нм (25-35 мм?)
	9 Нм (40 мм?)
Диаметр проводника вкл. изоляцию	12 мм (25 мм?)
	16 мм (40 мм?)
Внутренний шестигранник	SW 5
Циклы установки	? 500

Общие сведения

Серия	HC-M-HS
Количество модулей	2
Способ подключения	С осевыми винт. зажимами
Класс воспламеняемости согласно UL 94	V0
Степень загрязнения	3
Категория перенапряжения	III
Указания по монтажу	- Применение только гибких проводников, - Подключение проводника с помощью 5-мм торцового шестигранного ключа, - Высота корпуса h ? 72 мм, - Обслуживание разъемов можно выполнять только после отключения нагрузки и электропитания.
	Указания по использованию аксиальных контактов: Только для гибких проводников. Указанное сечение проводников относится к геометрическому сечению вставленных проводников. Перед использованием проводников, геометрическое сечение которых значительно отличается от номинального, необходимо провести соответствующее испытание. Вводное отверстие аксиального зажима рассчитано на применение тонкопроволочных проводников, соответствующих VDE 0295, класс 5. Перед применением проводников другой конструкции (например, проводников класса 6) требуется предварительная проверка. Указания по монтажу Перед началом монтажа следует убедиться, что конусообразный винт полностью выкручен (секция открыта). Не следует допускать скручивание проводников. Вставить проводники в контактную секцию до упора (до соприкосновения изоляции с контактом). Удерживая жилу в конечном положении, затянуть зажим ключом. Перед повторным подсоединением часть проводника с надрезанной изоляцией следует удалить. Во избежание обрыва проводника допускается только однократное подтягивание винта. Во избежание повреждений контакта жилу / провод необходимо механически закрепить на подобающем расстояние от места подключения (например, посредством размещения в вырезе стального листа). Указания по квалифицированному исполнению содержатся в DIN VDE 0100-520:2003-06. Модуль нельзя использовать совместно с защитной крышкой HC-B..-TMB-SD-IP65 и HC-B..-TMS-SD-IP65.

Данные о материале

Материал, контакт	Медный сплав
Материал, контактная поверхность	Ag
Материал, держатель контакта	PC

Характеристики

Вес и габариты
Вес (грамм)	69.2
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
В транзите	0.0000
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	1.0000
Ед. изм.	штук
Артикул	phc-1637171
Артикул производителя	phc-1637171
EAN	4046356095389
Страна производства	Германия	Другие товары
