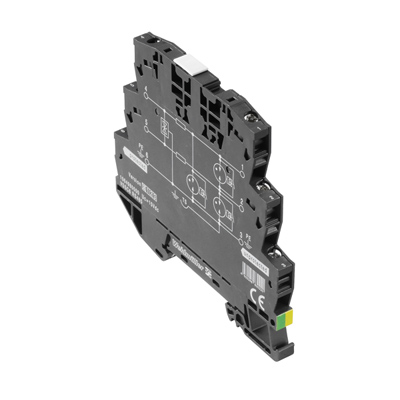

1064980000 WEIDMULLER VSSC6 RS485 Защита от перенапряжения -

Отзывов: 0

Добавить отзыв

Артикул: 1064980000

Описание товара:

1064980000 WEIDMULLER VSSC6 RS485 Защита от перенапряжения -

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Минимальная норма отпуска

10.0000

Ед. изм.

штук

Артикул

1064980000

Артикул производителя

1064980000

8 246.32 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

1064980000 Weidmuller VSSC6 RS485

Общие данные заказа
Тип	VSSC6RS485
Номер для заказа	1064980000
Исполнение	Защита от перенапряжения, Защита от перенапряжения - измерение, управление, регулировка, 12 В, 500 mA, IEC 61643-21
GTIN (EAN)	4032248830220
Норма упаковки (VPE)	10 штук

Размеры и массы
Ширина	6,2 mm
Высота	88,5 mm
Глубина	81 mm
Масса нетто	42 g

Температуры
Влажность	5...96 %
Рабочая температура, макс.	70 °C
Рабочая температура	-40 °C...70 °C
Температура хранения	-40 °C...80 °C

Случай ошибки
?ges	60
MTTF	1 903 Годы
PFH в 1*10^-9 1/ч	3,25
SFF	94,58 %
SIL PAPER	SIL Paper
SIL согласно IEC 61508	3

Защита данных CSA
Внутренняя емкость, макс. C_вн.	2 nF
Входной ток, макс. I_вх.	500 mA

Защитные элементы
оптическая индикация функционирования	Нет

Напряжение помех
Уровень защиты U_P (тип.)	94 V
Уровень защиты от перенапряжений, выход. Жила - провод PE 1 кВ/мкс, тип.	94 V

Общие данные
Вид защиты	IP 20
Класс пожаростойкости UL 94	V-0
Монтажная рейка	TS 35
Сегмент	Измерение – управление – регулировка
Функция размыкания	Нет
Цвет	черный
оптическая индикация функционирования	Нет

Соответствие стандартам по изоляции (EN 50178)
Категория перенапряжения	III
Степень загрязнения	2

Технические данные
Влажность	5...96 %
Вносимые потери	113,7 MHz
Импульсный испытательный ток I_имп (10/350 мкс)	0,5 кА
Импульсный испытательный ток I_имп (10/350 мкс) жила-защитный провод PE	0,5 кА
Импульсный ток сопротивления C2	2.5 kA 8/20 µs 5 kV 1.2/50 µs
Импульсный ток сопротивления C3	10 A 10/1000 µs
Импульсный ток сопротивления D1	0,5 kA 10/350 ?s
Класс требований согласно IEC 61643-21	C2, C3, D1
Макс. продолжительное напряжение, Uc (DC)	15 V
Номинальное напряжение (DC)	12 В
Номинальный ток, I_N	500 mA
Нормы	IEC 61643-21
Объемное сопротивление	1,8 Ом 10 %
Способность сброса разряда	? 15 ms
Тип отказа при перегрузке	Режим 2
Ток разряда I_N (8/20 мкс) жила-жила	10 kA
Ток разряда I_N (8/20 мкс) жила-жила	2.5 kA
Ток разряда I_N (8/20 мкс) жила-защитный провод PE	2.5 kA
Ток разряда I_макс (8/20 мкс) жила-защитный провод PE	10 kA
Ток разряда, макс. (8/20 мкс)	20 kA
Уровень защиты U_P (тип.)	94 V
Характеристики передачи сигнала (-3 дБ)	113,6 MHz

Уровень защиты
Уровень защиты от перенапряжений U_P жила - провод PE	94 V

Дополнительные сведения о сертификатах
Сертификат GOST	GOST-Zertifikat

Размеры
Вид соединения	Винтовое соединение, Torx^® T15, Шлиц 0,8 x 4
Момент затяжки, мин.	0,5 Nm
Момент затяжки, макс.	0,8 Nm
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,5 mm?
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	4 mm?
Сечение подключаемого провода, одножильного, мин.	0,5 mm?
Сечение подключаемого проводника, однопроволочного, макс.	6 mm?
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.	0,5 mm?
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.	4 mm?
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	0,5 mm?
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	4 mm?

Номинальные характеристики IECEx/ATEX/cUL
Сертификат cUL	cUL Certificate

Расчетные данные UL
Сертификат UL	UL Zertifikat
Сертификат № (UL)	E311081

Классификация
ETIM 4.0	EC000943
ETIM 5.0	EC000943
ETIM 6.0	EC000943
ETIM30	EC000943
UNSPSC	30-21-19-21
eClass 5.1	27-13-08-01
eClass 6.2	27-13-08-05
eClass 7.1	27-13-08-05
eClass 8.1	27-13-08-05
eClass 9.0	27-13-08-05

Сертификаты
Сертификаты
ROHS	Соответствовать

Примечание относительно изделия
Текст указания - данные заказа	Концевая пластина AP VSSC6 1063110000
Текст указания - аксессуары	Отвертка: Torx^® 9009170000 Шлиц 0,8x4,0 9008340000 Комплект ЭМС: 1067470000 Маркировка: WS10/6 1818400000; DEK 6 0468560000; DEK 5 1768260000; SNAPMARK 1805880000

Тексты объявлений
Текст описания, длинный	Защита от перенапряжения в неразъемном модуле монтажной рейки шириной 6,2 мм для сигнальной цепи RS 422/RS 485 на 12 В DC в двухпроводном исполнении. Возможна защита линий передачи сигнала данных RS 422/RS 485 с макс. 0,6 А. При монтаже клеммы одновременно создается электропроводящий контакт между монтажной рейкой (земля) и опорным потенциалом (масса) защитной схемы в клемме. Маркировка клеммы в зависимости от типа схемы защиты и величины напряжения. Возможность для маркировки на клемме.
Текст описания, сокращенный	Защита от перенапряжения в неразъемном модуле монтажной рейки шириной 6,2 мм для сигнальной цепи RS422/RS485 в двухпроводном исполнении. Исполнение: 12 В DC

Характеристики

Вес и габариты
Вес (грамм)	42
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Минимальная норма отпуска	10.0000
Ед. изм.	штук
Артикул	1064980000
Артикул производителя	1064980000
Модель	VSSC6 RS485
Страна производства	Китай	Другие товары
