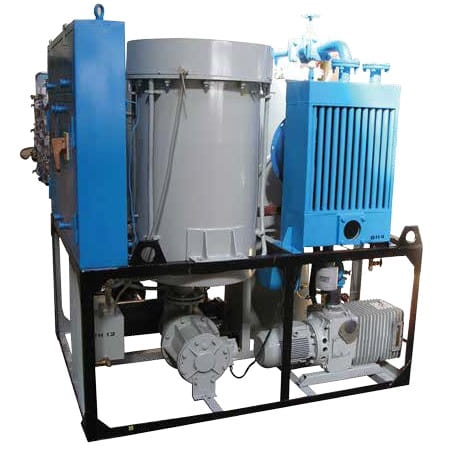

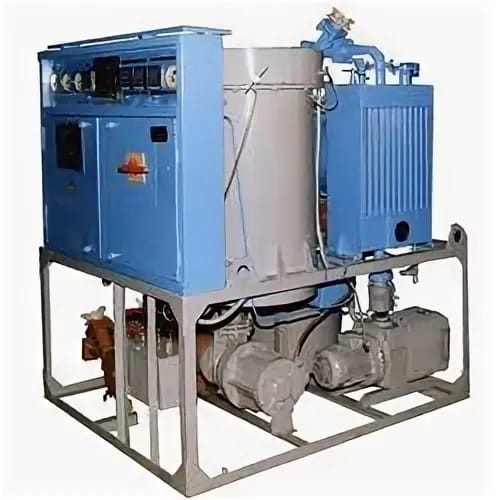

Установка обработки масла и изоляции БИЛ-730

Установка обработки масла и изоляции БИЛ-730

• Производительность БИЛ 730 установки по маслу
  • в режиме нагрева и фильтрации – не менее 36 м3/ч
  • в режиме осушки и фильтрации – не менее 3 м3/ч
• Температура масла
  • в режиме нагрева и фильтрации – 80-90 °C
  • в режиме осушки и фильтрации – 10-40 °C
• Значения показателей качества масла после обработки
  • пробивное напряжение трансформаторного масла – не менее 65 кВ
  • влагосодержание масла – не более 10 г/т
  • класс промышленной чистоты – не более 9
• Давление масла на выходе – не менее 0,1 МПа
• Маслонагреватель
  • общая мощность – не более 160 кВт
  • количество ступеней – 4
  • мощность одной ступени – не более 40 кВт
• Электронасос центробежный трансформаторный
  • подача – не менее 63 м3/ч
  • напор – не менее 20, метров вод. столба
• Насос вакуумный
  • быстрота действия – не менее 90 м3/ч
  • предельное остаточное давление, полное с газобалластом – 5 Па
• Адсорбер
  • вместимость – не более 0,25 м3
  • сорбент – цеолит NaA, NaX
• Восстановление адсорбционных свойств сорбента
  • температура – не выше 250 °C
  • продолжительность – не менее 6 ч
• Мощность воздухонагревателя – не более 15 кВт
• Установления мощности – не более 188 кВт
• Переменное напряжение питания – 380 В
• Масса установки без сорбента – не более 1800 кг
• Габаритные размеры
  • длина – 1410 мм
  • ширина – 1760 мм
  • высота – 1940 мм

Установка обработки масла и изоляции БИЛ 730 предназначена для выполнения следующих технологических процессов:

• перекачка и фильтрация трансформаторного масла, заливаемого в электрооборудование (силовые и измерительные трансформаторы, высоковольтные вводы, масляные выключатели)
• нагрев силовых трансформаторов циркуляцией горячего масла
• вакуумирование силовых трансформаторов, высоковольтных маслонаполненных вводов, трансформаторов тока и напряжения
• отмывка активной части от механических примесей и продуктов старения и восстановление характеристик твердой изоляции
• осушка трансформаторного масла гранулированными природными и/или синтетическими цеолитами
• восстановление адсорбционных свойств природных и/или синтетических цеолитов

Выгодные преимущества:

• Значительно снижает затраты по очистке масла и ремонту силовых трансформаторов напряжением до 750 кВ
• Возможность использования фильтров
• Совмещает в себе несколько функций
• Регенерирует сорбент непосредственно в установке
